Giải thích đường áp PP_VDD_BOOST iPhone 12 Pro Max

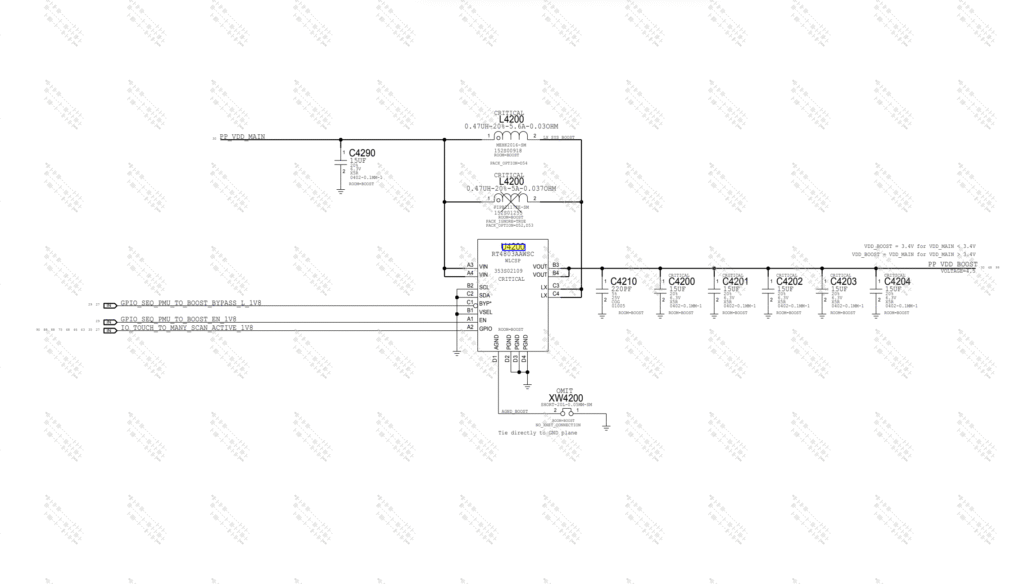

PP_VDD_BOOST trên iPhone 12 Pro Max là đường nguồn điện áp đầu ra của mạch Boost Converter — mạch này có nhiệm vụ tăng áp từ pin (khoảng 3.8V) lên mức điện áp cao hơn để cấp cho các linh kiện cần điện áp lớn, chủ yếu là:
- Driver đèn flash LED (Torch / Flash)
- Mạch TrueDepth (Face ID – flood illuminator, dot projector)
- Một số cảm biến liên quan đến camera trước
Thông tin kỹ thuật:
- Tên nguồn:
PP_VDD_BOOST - Điện áp danh định: khoảng 5.0V – 5.2V
- Nguồn gốc: được tạo ra từ IC nguồn phụ (thường là U8100 – PMIC BOOST hoặc mạch DC-DC tương tự).
- Khi hoạt động: chỉ xuất hiện khi bật flash, bật Face ID, hoặc khi hệ thống yêu cầu nguồn cao áp tạm thời.
- Khi đo bình thường (không kích hoạt): thường 0V (vì mạch boost đang tắt để tiết kiệm điện).
Lưu ý khi sửa chữa:
- Nếu đo tại PP_VDD_BOOST luôn 0V kể cả khi bật flash → nghi ngờ có khả năng bị lỗi:
- Hỏng mạch boost (IC nguồn phụ, cuộn cảm, diode hồi tiếp).
- Đứt đường hoặc chập tải (nhất là cụm TrueDepth).
- Nếu nguồn bị chập → dòng cao → nóng U8100 hoặc linh kiện vùng camera trước.
Tóm lại:
PP_VDD_BOOST = đường nguồn boost 5V, dùng cấp cho Flash / Face ID / Camera trước trên iPhone 12 Pro Max.
