iPhone 6 plus chạm vdd main cách sửa chữa

iPhone 6 Plus chạm VDD Main là một lỗi nghiêm trọng liên quan đến nguồn chính trên mainboard. Lỗi này thường khiến máy không thể khởi động, hao nguồn hoặc nóng main. Dưới đây là quy trình sửa chữa chi tiết:

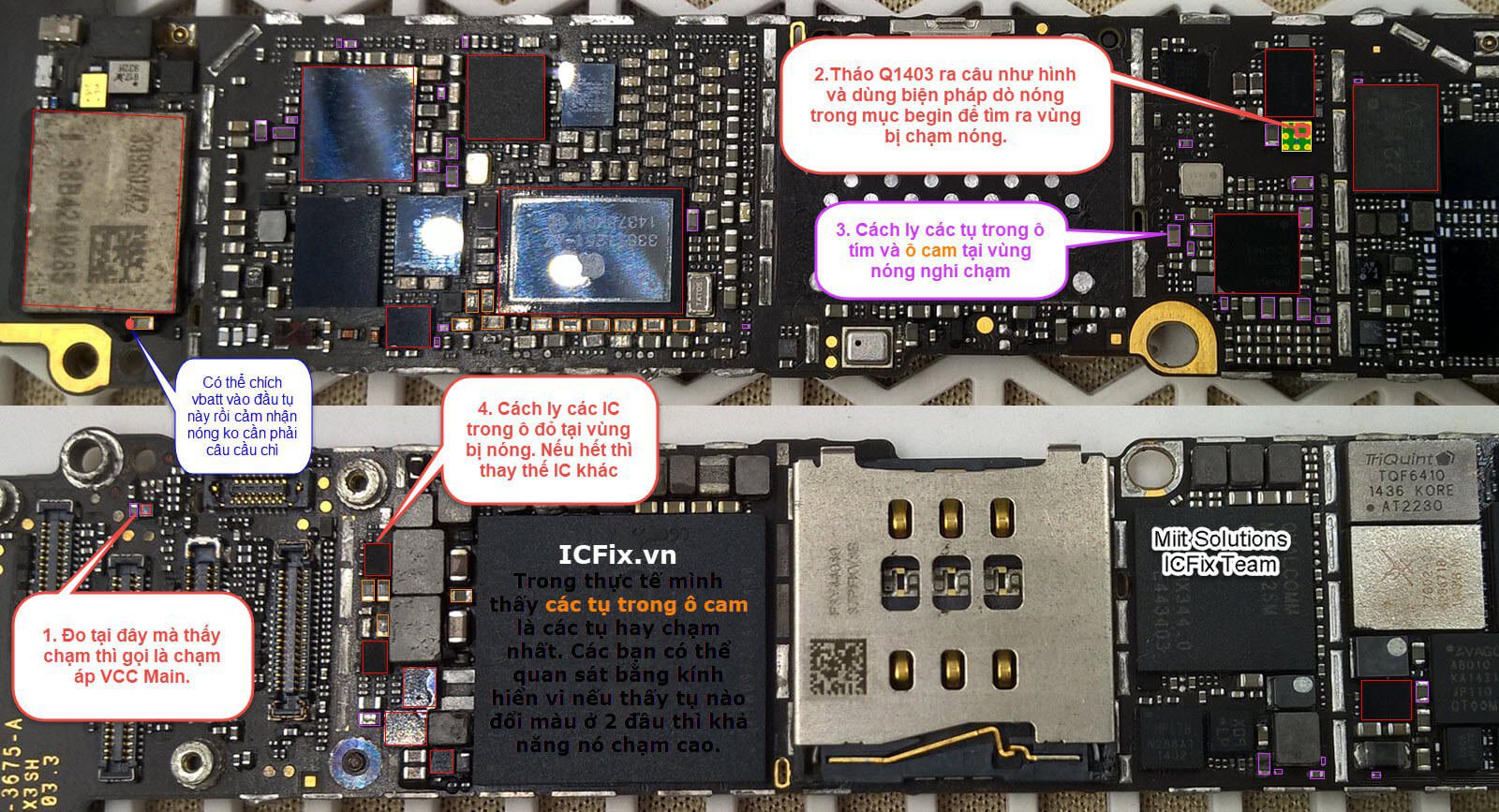

iPhone 6 plus chạm vdd main cách sửa chữa

1. Triệu chứng lỗi chạm VDD Main trên iPhone 6 Plus

• Máy không lên nguồn, cắm nguồn đo dòng thấy nhảy dòng cao bất thường (chạm cứng hoặc chạm nhẹ).
• Máy nóng main ngay khi kết nối pin hoặc nguồn cấp.
• Đo điện trở tại đường VDD Main (VCC Main) thấy giá trị rất thấp hoặc gần bằng 0Ω (ngắn mạch).

2. Xác định nguyên nhân gây chạm VDD Main

Các linh kiện có thể gây chạm VDD Main bao gồm:

• Tụ lọc nguồn bị chập: C5202_RF, C2300, C2301, C2304, C2305…
• IC nguồn bị lỗi: U1202 (PMIC)
• IC sạc lỗi: U2 (Tristar)
• IC WiFi lỗi: U2402
• IC Baseband lỗi: U_BB_RF
• Linh kiện khác trên đường VDD Main: Cuộn dây (L2201, L2202), tụ lọc nhỏ…

3. Quy trình sửa chữa chạm VDD Main trên iPhone 6 Plus

Bước 1: Kiểm tra điện trở đường VDD Main

• Dùng đồng hồ vạn năng đặt ở thang đo Ohm, đo chân VDD Main (các tụ lọc hoặc cuộn dây liên quan).
• Nếu giá trị thấp (dưới 10Ω hoặc gần 0Ω), xác định máy bị chạm.

Bước 2: Xác định linh kiện gây chạm

• Cấp nguồn 3.8V từ DC Power Supply vào đường VDD Main, theo dõi dòng tiêu thụ.
• Nếu dòng nhảy cao (1A trở lên), có chạm cứng.
• Dùng camera nhiệt (Thermal Camera) để tìm linh kiện quá nhiệt.
• Nếu không có camera nhiệt, có thể nhỏ cồn lên main và quan sát điểm bay hơi nhanh nhất.

Bước 3: Loại bỏ linh kiện gây chạm

• Nếu phát hiện tụ chập: Dùng máy khò hoặc hàn xung để gỡ bỏ tụ lỗi.
• Nếu nghi ngờ IC nguồn hoặc IC sạc: Thử đóng lại hoặc thay IC mới.
• Nếu chạm do IC WiFi hoặc Baseband, có thể cần đóng lại hoặc thay thế.

Bước 4: Kiểm tra sau sửa chữa

• Đo lại điện trở đường VDD Main, đảm bảo không còn chập.
• Gắn pin, thử bật nguồn và theo dõi dòng tiêu thụ khi khởi động.
• Kiểm tra các chức năng quan trọng như sạc, WiFi, sóng, cảm ứng…
