Giải pháp iPhone 7 Chạm Áp Thứ Cấp

Lỗi iPhone 7 chạm áp thứ cấp (Secondary Power Short) là một trong những lỗi phần cứng khá phức tạp, liên quan đến các đường nguồn phụ được tạo ra sau khi máy khởi động – thường gây sập nguồn, nóng máy, không lên nguồn hoặc hút dòng bất thường.

Giải pháp iPhone 7 Chạm Áp Thứ Cấp

⚙️ 1. Áp thứ cấp là gì?

  • Là các nguồn điện nhỏ (1.8V, 1.2V, 0.9V…) được tạo ra bởi IC nguồn chính (PMIC) để cấp cho CPU, RAM, NAND, Audio, Wifi, v.v.
  • Sau khi nguồn chính (VBAT) ổn định, PMIC mới cấp các nguồn thứ cấp này để khởi động hệ thống.

🔍 2. Dấu hiệu iPhone 7 bị chạm áp thứ cấp

Dấu hiệu Mô tả
📉 Hút dòng thấp (0.1A – 0.3A) Treo ở mức này không tăng
🛑 Không hiện logo Apple Máy không boot vào được
🔥 Nóng IC nguồn hoặc tụ nhỏ Gây chạm áp thứ cấp
⚡ Máy có biểu hiện “có nguồn nhưng không lên” Nguồn phụ không ổn định

🔧 3. Nguyên nhân chạm áp thứ cấp

Nguyên nhân Mô tả
🔩 Tụ lọc nguồn phụ bị chạm Tụ lọc 1.8V, 1.1V, 0.9V… bị hư hoặc rò điện
🔥 IC cấp nguồn phụ (PMIC, Buck IC) hỏng Dẫn đến chạm bên trong
💧 Oxy hóa main sau rơi nước, ẩm Ăn mòn mạch → chạm điện
💣 Nhiệt độ cao, tác động cơ học Gây nứt tụ, đứt mạch
⚙️ Sửa chữa sai kỹ thuật trước đó Gây hư IC hoặc mất ổn định nguồn

🧪 4. Cách kiểm tra lỗi

Giải pháp iPhone 7 Chạm Áp Thứ Cấp

🛠 Dụng cụ cần:

  • Nguồn DC Power Supply
  • Đồng hồ số, camera nhiệt / Freezer
  • Sơ đồ board view (ZXW, Wuxinji)

🧭 Các bước kiểm tra:

Giải pháp iPhone 7 Chạm Áp Thứ Cấp

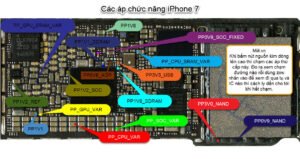

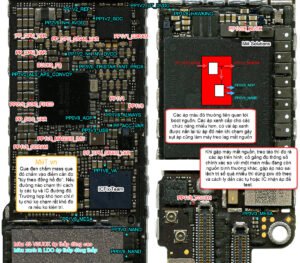

  1. Đo áp trên các cuộn dây Lxxxx quanh PMIC (nguồn 1.8V, 1.1V, NAND, CPU…)
  2. Nếu đo thông mạch (0Ω với GND) → có chạm
  3. Cấp dòng từ nguồn ngoài (DC Power) → xác định tụ nóng → tháo tụ nghi ngờ
  4. Kiểm tra kỹ vùng NAND, CPU → các đường cấp 0.9V, 1.1V thường hay lỗi
  5. Giải pháp iPhone 7 Chạm Áp Thứ Cấp

🛠️ 5. Giải pháp sửa iPhone 7 chạm áp thứ cấp

Giải pháp Mô tả
✅ Tìm và thay tụ lọc bị chạm Dùng nhiệt kế hồng ngoại hoặc Freezer
✅ Thay IC nguồn (PMIC) Nếu chạm từ bên trong
✅ Cách ly từng cuộn dây nguồn Để xác định vùng chạm
✅ Vệ sinh, đo kiểm toàn bộ vùng PMIC – NAND – CPU Tránh lỗi dây chuyền

📌 Lưu ý khi sửa lỗi này

Giải pháp iPhone 7 Chạm Áp Thứ Cấp

  • Đây là lỗi phức tạp, ảnh hưởng đến CPU, NAND → cần tay nghề cao
  • Không nên thay bừa tụ, vì có thể làm chập nặng hơn
  • Dễ gây mất boot hoặc mất dữ liệu nếu sửa sai vùng NAND

✅ Tóm lại:

Giải pháp iPhone 7 Chạm Áp Thứ Cấp

Lỗi iPhone 7 chạm áp thứ cấp thường do tụ lọc nguồn phụ hỏng hoặc IC nguồn lỗi, biểu hiện là không lên nguồn, hút dòng thấp. Việc sửa chữa cần đo dòng, xác định vùng lỗi, và xử lý cẩn thận theo sơ đồ mạch.
