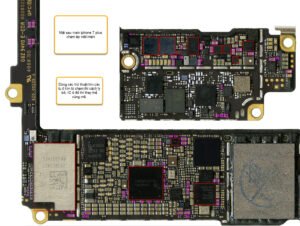

Minh họa main điện thoại với một nhánh nguồn bị chạm
iPhone 7 Plus kt

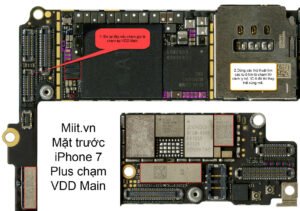

Sửa iPhone 7 Plus Chạm VDD Main

Admin

iPhone 7 Plus không lên nguồn, cắm sạc không có biểu tượng pin, sờ main thấy ấm ở một chỗ: một trong các khả năng là đường VDD_MAIN bị chạm. Về nguyên lý, lỗi này giống trên iPhone 7 (xem iPhone 7 chạm VDD_MAIN). Bài này tập trung vào phần thực hành: phân biệt chạm cứng, chạm mềm, hỏi lịch sử máy và quyết định có nên sửa.

Chạm cứng và chạm mềm

Chạm cứng Chạm mềm
Đo trở xuống mass Gần như bằng không Thấp hơn bình thường nhưng chưa về không
Cấp nguồn ngoài Dòng lên ngay, điểm nóng rõ Dòng nhỏ, nóng chậm, khó thấy
Nguyên nhân hay gặp Tụ lọc nứt, chập hẳn Ăn mòn do nước, rò qua bụi bẩn, linh kiện hỏng một phần
Độ khó Thường nhanh tìm Mất thời gian, đôi khi phải tách từng nhánh

«Bình thường» ở đây là so với giá trị tham chiếu trong phần mềm sơ đồ hoặc một main 7 Plus tốt, không phải một con số chung cho mọi máy.

Hỏi kỹ lịch sử máy trước khi đo

Với 7 Plus, vài câu hỏi tiết kiệm được nhiều giờ dò tìm:

  • Máy có từng rơi nước, để trong phòng tắm, bị đổ nước lên không? Nước thường để lại ăn mòn ở mép main và dưới khung chắn.
  • Máy có rơi mạnh, bị đè, bị cấn trong túi không?
  • Đã từng thay pin, cổng sạc, màn hình hay sửa main ở đâu chưa? Lắp cáp khi chưa ngắt pin có thể làm chập linh kiện gần đầu cáp.
  • Lỗi xuất hiện đột ngột hay từ từ (hao pin trước, mất nguồn sau)?
Minh họa bốn câu hỏi về lịch sử máy trước khi đo main iPhone 7 Plus: vào nước, rơi đè, đã sửa thay gì, lỗi đột ngột hay từ từ
Hình minh họa: bốn câu hỏi về lịch sử máy.

Kỹ thuật tìm điểm chập

  1. Tháo pin, vệ sinh và soi kính hiển vi toàn bộ main, kể cả dưới các khung chắn kim loại nếu nghi vào nước.
  2. Xác định trên boardview các linh kiện nằm trên VDD_MAIN của 7 Plus, ưu tiên vùng có dấu ăn mòn hoặc dấu sửa cũ.
  3. Chạm cứng: cấp nguồn ngoài giới hạn dòng, điện áp không quá mức danh định của đường, tìm điểm nóng bằng camera nhiệt hoặc nhựa thông, cồn.
  4. Chạm mềm: điểm nóng có thể rất mờ. Có thể phải tách nhánh bằng cách nhấc những linh kiện nối tiếp (cuộn dây, cầu chì) theo sơ đồ, đo lại sau mỗi lần nhấc để biết chỗ chập nằm ở nhánh nào.
  5. Thay linh kiện hỏng, vệ sinh lại, đo trở và dòng khởi động trước khi lắp máy.
Sơ đồ khối minh họa cách tách nhánh tìm điểm chạm mềm trên đường VDD_MAIN: nhấc linh kiện nối tiếp từng nhánh rồi đo lại; không phải sơ đồ mạch thật của iPhone 7 Plus
Hình minh họa: sơ đồ khối tách nhánh, không phải mạch thật.

Dữ liệu và quyết định sửa

Chạm VDD_MAIN thường không làm hỏng bộ nhớ, nên dữ liệu có cơ hội còn. Tuy vậy, nếu điểm chập nằm trong một IC lớn hoặc main bị ăn mòn nhiều chỗ, rủi ro và chi phí tăng. VNT39 báo rõ tình trạng, khả năng giữ dữ liệu (không cam kết cho mọi máy) và chi phí trước; bạn quyết định có sửa hay không.

Lỗi đường nhỏ hơn xem iPhone 7 Plus chạm áp thứ cấp; đường gốc từ pin xem chạm VBATT. Tài liệu: sơ đồ Wuxinji, JC Drawing.

Nếu bạn là người dùng, đừng tự tháo máy hay cấp điện. Liên hệ để được hướng dẫn gửi máy hoặc hẹn lịch.
