🔧 SỬA IPHONE 7 PLUS CHẠM ÁP THỨ CẤP – LỖI NGUỒN NHÁNH, KHÓ PHÁT HIỆN, CẦN CHUYÊN MÔN CAO

Chạm áp thứ cấp trên iPhone 7 Plus là lỗi liên quan đến các đường nguồn nhánh được sinh ra từ PMIC (IC nguồn). Đây là các nguồn có điện áp nhỏ như 1.2V, 1.8V, 2.5V, 3.0V, v.v. Khi bị chạm, máy sẽ không kích nguồn được, ampe kế nhảy cao hoặc đứng dòng, nhưng VDD_MAIN vẫn bình thường.

🔎 1. DẤU HIỆU IPHONE 7 PLUS CHẠM NGUỒN THỨ CẤP

Triệu chứng thường gặp	Mô tả
⚠️ Cắm nguồn – dòng lên 0.3A rồi đứng hoặc ngắt
🔌 Kích nguồn – không dao động dòng, không khởi động
🔥 Khu vực PMIC hoặc CPU nóng nhẹ
🧯 Đo các nguồn thứ cấp – có 1 hoặc nhiều đường trở thấp bất thường

⚠️ 2. NGUYÊN NHÂN GÂY CHẠM NGUỒN THỨ CẤP

Nguyên nhân	Mô tả
💧 Vào nước	Làm chạm tụ lọc nguồn nhánh
🔩 Tụ lọc hỏng	Chập cực dẫn đến dòng rò / chạm
🔥 IC nguồn (PMIC) lỗi nội	Sinh áp sai, hoặc chạm trong
🧲 Rơi rớt mạnh	Nứt tụ, lỏng chân IC sinh nguồn
🔧 Sửa chữa sai	Gắn nhầm tụ, sai công suất tụ gây chạm trở lại

🛠️ 3. CÁCH XỬ LÝ – SỬA IPHONE 7 PLUS CHẠM ÁP THỨ CẤP

Yêu cầu: Đồng hồ đo trở, sơ đồ mạch, BoardView, máy khò, nguồn cấp dòng & camera nhiệt hoặc cồn bốc hơi.

✅ BƯỚC 1: ĐO TRỞ TẤT CẢ CÁC NGUỒN NHÁNH

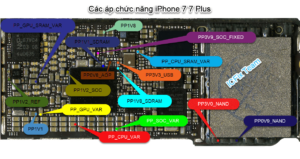

Các đường cần kiểm tra:
- PP_CPU
- PP_GPU
- PP1V8_SDRAM
- PP1V2
- PP3V0_NAND
- PP0V9
- PP_VDD_MAIN (chỉ để loại trừ)
Đo trở kháng ra mass từng đường:
- Đường nào có trở thấp bất thường (<10Ω) → nghi chạm

✅ BƯỚC 2: XÁC ĐỊNH VỊ TRÍ LINH KIỆN GÂY CHẠM

Cấp áp 1.0–1.8V vào đường bị chạm với dòng 1–2A
Dùng camera nhiệt hoặc cồn → xem vị trí nóng
Kết quả thường thấy:
- Tụ lọc nhỏ (Cxxxx) nóng → chập tụ
- IC sinh nguồn nóng → IC lỗi nội

✅ BƯỚC 3: GỠ TỪNG LINH KIỆN NGHI NGỜ

Linh kiện	Cách xử lý
🔲 Tụ lọc	Gỡ từng tụ → đo lại trở kháng
⚙️ IC nguồn nhỏ (Uxxxx)	Nếu tụ không chạm → tháo IC sinh áp để test
🔌 PMIC	Trường hợp hiếm – chỉ tháo nếu không còn linh kiện nghi ngờ khác

✅ BƯỚC 4: KIỂM TRA VÀ TEST NGUỒN

Sau khi loại bỏ linh kiện gây chạm:
- Đo trở > 100Ω → an toàn
- Gắn nguồn → kiểm tra dòng khởi động dao động từ 0.2A → 0.6A → boot

📌 LƯU Ý KỸ THUẬT

Tuyệt đối không cấp dòng trực tiếp quá 2A vào áp nhỏ như 1.8V, dễ gây chết CPU / NAND
Nếu máy từng sửa CPU / NAND → nguy cơ đường áp thứ cấp bị lỗi do lỗi công đoạn
Ghi nhớ tên các tụ lọc quan trọng – dễ gây chạm như: C4023, C4025, C2605 (tùy khu vực)

✅ KẾT LUẬN

Lỗi chạm áp thứ cấp là bệnh nặng – khó phát hiện trên iPhone 7 Plus, nhưng có thể sửa được nếu có sơ đồ mạch và kinh nghiệm kiểm tra từng đường nguồn. Hầu hết nguyên nhân là do tụ lọc chạm, ít khi do CPU hoặc PMIC.

📥 Cần sơ đồ mạch (schematic) + boardview để dò các tụ áp thứ cấp?
Mình có thể gửi danh sách các đường nguồn chính và tụ lọc dễ chạm – chỉ cần yêu cầu nhé!
