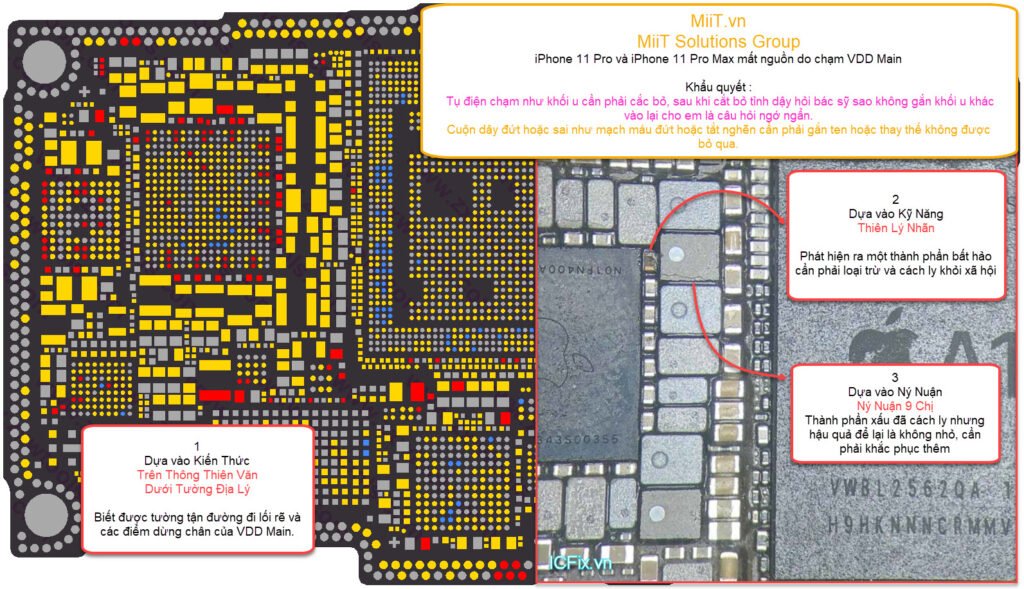

Minh họa main iPhone 11 Pro Max chạm VDD_MAIN
iPhone 11 Pro Max KT

iPhone 11 Pro Max Chạm VDD Main

Admin

Bài dành cho thợ sửa main. Trên iPhone 11 Pro Max, VDD_MAIN là đường nguồn chính sau mạch quản lý sạc, cấp cho rất nhiều khối: IC nguồn, mạch âm thanh, mạch đèn và hiển thị, khối sóng, Wi-Fi, camera… Khi một linh kiện bất kỳ trên đường này chập xuống mass, máy mất nguồn hoặc rút cạn pin. Cái khó không phải phát hiện chạm, mà là tìm ra đúng «khách hàng» nào trong rất nhiều khối đang dùng đường này.

Dấu hiệu

  • Bấm nguồn không lên, cắm sạc không hiện biểu tượng pin.
  • Pin mới lắp vào nhanh cạn dù máy tắt; máy ấm ở một vùng.
  • Kẹp nguồn: chưa kích mà dòng đã tăng và giữ cao.
  • Đo trở chân pin không chạm, nhưng đo tại các tụ lọc VDD_MAIN thì chạm — để phân biệt với chạm VBATT.

Trình tự chẩn đoán

Minh họa trình tự xử lý iPhone 7 chạm VDD_MAIN: đo điện trở xuống mass, cấp nguồn có giới hạn dòng, tìm linh kiện nóng lên đầu tiên, tháo thử rồi đo lại
Hình minh họa: trình tự chung: đo trước, cấp nguồn sau.
  1. Tiền sử và quan sát: vào nước, rơi, sạc lạ, từng sửa. Soi khu vực mạch sạc, đầu cắm và các vùng có dấu ăn mòn trước khi cấp điện.
  2. Cách ly main: tháo main khỏi khung, tách khỏi màn hình, cáp sạc, camera, Taptic Engine. Có trường hợp chạm nằm ở linh kiện ngoài, nối ngược về VDD_MAIN qua đầu cắm.
  3. Xác nhận đường chạm: dùng boardview chọn điểm đo VDD_MAIN thuận tiện, đo trở xuống mass, so với main tốt hoặc giá trị tham khảo trong phần mềm sơ đồ.
  4. Xác định tầng: main 11 Pro Max gồm hai tầng ghép. VDD_MAIN đi qua mối ghép giữa hai tầng tới nhiều khối ở tầng kia. Dựa vào sơ đồ, đo các điểm trên từng tầng để biết chạm nằm ở tầng nào trước khi quyết định tách main.
  5. Dò điểm nóng: cấp áp thấp có giới hạn dòng vào đường chạm, theo dõi bằng camera nhiệt, nhựa thông hoặc cồn bay hơi. Tăng dần, không cấp mạnh tay — linh kiện chập có thể kéo theo hỏng thêm IC khác.
  6. Xử lý và đo lại: gỡ linh kiện nóng (thường là tụ lọc, đôi khi IC), đo lại đến khi hết chạm. Thay linh kiện đúng giá trị, đúng kích thước theo sơ đồ.
  7. Lắp tạm và kiểm tra: dòng khởi động, sạc, nhiệt độ; test đủ chức năng của khối vừa xử lý (âm thanh, sóng, camera…) vì đó là khối từng bị chập.

Lưu ý riêng cho đời iPhone 11

  • Tách và ghép lại main hai tầng đòi hỏi kiểm soát nhiệt tốt; quá nhiệt có thể làm hỏng bộ nhớ và các IC lớn.
  • Nếu chạm nằm ở IC lớn, báo cho khách rủi ro và chi phí trước; dữ liệu thường vẫn còn nếu bộ nhớ và CPU không bị ảnh hưởng, nhưng không thể cam kết.
  • Không bỏ tụ lọc rồi để trống khi chưa hiểu vai trò của nó; máy có thể lên nhưng chập chờn, sụt áp khi tải nặng.

Tài liệu và dụng cụ

Dành cho người dùng

Nếu iPhone 11 Pro Max tắt hẳn, sạc không lên, đừng tự tháo hoặc tự cấp nguồn: sai một bước có thể làm hỏng thêm IC. Sạc bằng bộ sạc khác và thử khởi động lại bắt buộc trước. Không được thì liên hệ để được hướng dẫn gửi máy, hẹn lịch; VNT39 kiểm tra, báo giá và rủi ro trước, chỉ sửa khi bạn đồng ý. Nếu chỉ do pin, xem thay pin iPhone 11 Pro Max.
