Lỗi đèn màn hình (backlight) trên iPhone 7 khiến màn hình tối đen, nhưng vẫn có hình ảnh mờ khi soi đèn. Nguyên nhân thường do hỏng IC đèn nền (U4020), cầu chì đèn nền (F7700), cuộn dây L4020, diode D4020 hoặc lỗi đường mạch trên main.

1. Triệu Chứng iPhone 7 Lỗi Đèn Màn Hình

✅ Màn hình tối đen nhưng có hình ảnh mờ khi soi đèn.
✅ Thay màn hình mới vẫn bị mất đèn.
✅ Máy có âm thanh khởi động, cảm ứng hoạt động nhưng không thấy hình.
✅ Máy bị mất đèn sau khi rơi, vào nước hoặc sửa chữa trước đó.
✅ Máy nóng khu vực IC đèn nền (U4020) khi bật nguồn.

2. Nguyên Nhân Gây Lỗi Đèn Màn Hình iPhone 7

🔹 Chập hoặc đứt cầu chì đèn nền (F7700).
🔹 Hỏng IC đèn nền (U4020 – Backlight IC).
🔹 Hỏng cuộn dây L4020 hoặc diode D4020.
🔹 Đường cấp nguồn PP_LCM_BL_ANODE bị đứt hoặc chập.
🔹 Máy vào nước gây chập mạch đèn nền.

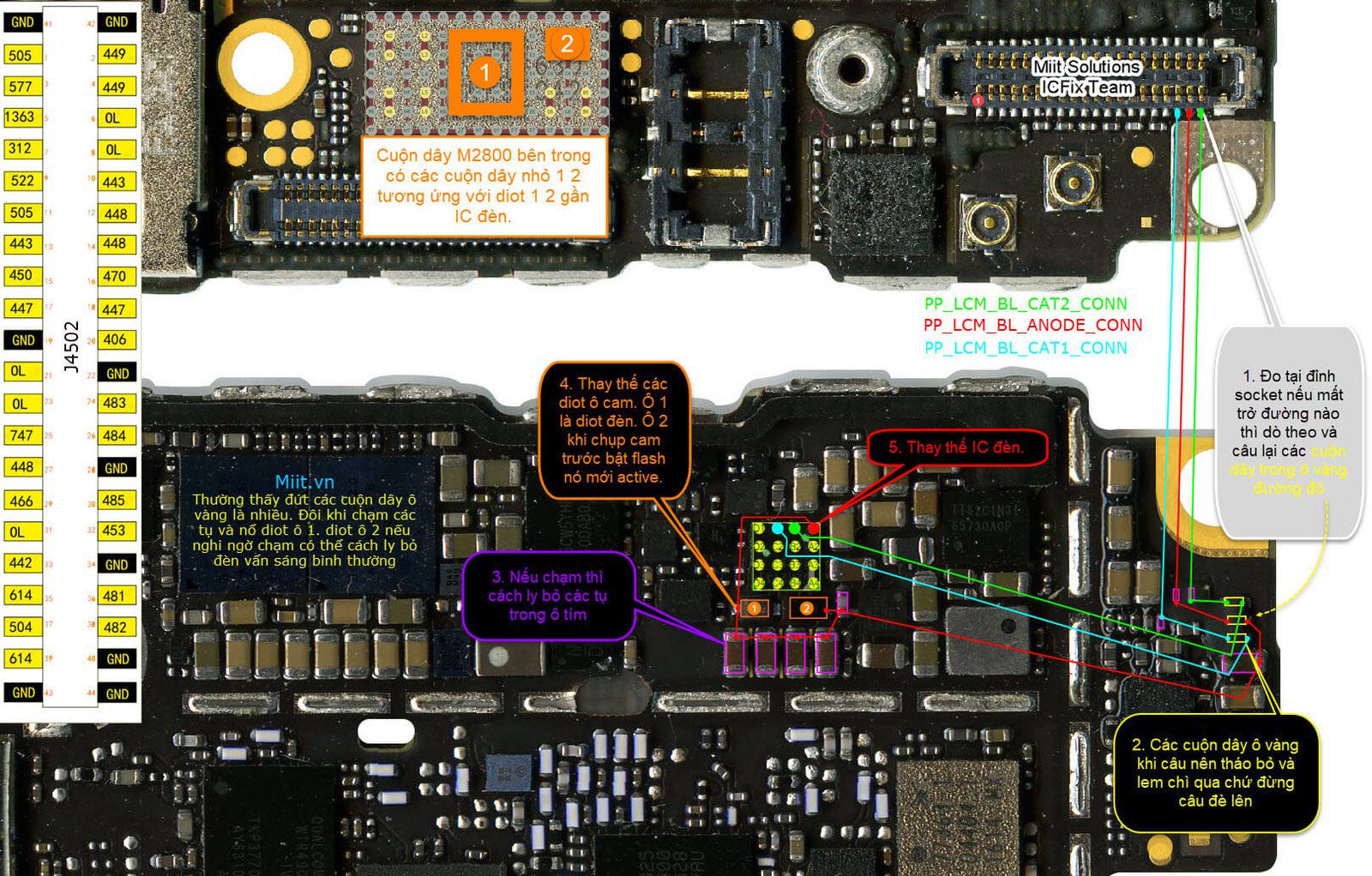

3. Cách Kiểm Tra & Sửa Chữa iPhone 7 Lỗi Đèn Màn Hình

🔹 Bước 1: Kiểm Tra Màn Hình & Cáp Màn Hình

✅ Thay thử màn hình mới để loại trừ lỗi do màn hình.
✅ Kiểm tra socket màn hình (J4502) trên main có bị lỏng hoặc cháy chân không.
✅ Dùng đồng hồ đo áp PP_LCM_BL_ANODE, nếu không có điện áp ~20V thì kiểm tra IC đèn nền.

🔹 Bước 2: Kiểm Tra & Thay Thế Linh Kiện Đèn Nền

1️⃣ Kiểm Tra & Thay Cầu Chì Đèn Nền (F7700)

🔸 Cầu chì F7700 bảo vệ mạch đèn nền, nếu chập sẽ mất điện áp cấp cho đèn.

✅ Cách kiểm tra:

• Dùng đồng hồ đo thông mạch F7700.
• Nếu đứt, thay cầu chì mới hoặc câu jumper (nếu cần).

✅ Nếu thay cầu chì mà vẫn chập → Kiểm tra IC đèn nền.

2️⃣ Kiểm Tra & Thay IC Đèn Nền (U4020 – Backlight IC)

🔸 IC này tạo ra điện áp cao (~20V) để cấp cho đèn màn hình.

✅ Dấu hiệu IC đèn nền lỗi:

• Máy mất đèn sau khi rơi hoặc sửa chữa trước đó.
• IC nóng khi cấp nguồn.
• Điện áp PP_LCM_BL_ANODE bị mất.

✅ Cách sửa:

• Kiểm tra điện áp PP_LCM_BL_ANODE.
• Nếu mất áp, thay IC U4020 mới.

3️⃣ Kiểm Tra & Thay Cuộn Dây L4020, Diode D4020

🔸 L4020 và D4020 là linh kiện quan trọng giúp IC U4020 tạo ra điện áp cao.
🔸 Nếu một trong hai linh kiện này hỏng, đèn nền sẽ không hoạt động.

✅ Cách kiểm tra:

• Đo cuộn dây L4020 xem có đứt không.
• Đo diode D4020 xem có chập không.
• Nếu hỏng, thay thế linh kiện tương ứng.

🔹 Bước 3: Kiểm Tra Đường Mạch PP_LCM_BL_ANODE

✅ Nếu các linh kiện trên đều tốt mà vẫn mất đèn → kiểm tra đường PP_LCM_BL_ANODE.
✅ Dùng sơ đồ mạch để đo và câu jumper nếu đường bị đứt.

4. Kết Luận

✔ Nếu lỗi do màn hình → Thay màn hình mới.
✔ Nếu lỗi do cầu chì F7700 → Thay hoặc câu jumper.
✔ Nếu lỗi do IC đèn nền → Thay IC U4020.
✔ Nếu lỗi do cuộn dây hoặc diode → Thay L4020 hoặc D4020.
✔ Nếu lỗi do đường mạch → Kiểm tra và câu jumper nếu cần.

💡 Bạn đã thử đo áp PP_LCM_BL_ANODE chưa? Nếu cần sơ đồ mạch hoặc hướng dẫn chi tiết hơn, mình có thể hỗ trợ thêm! 🚀
