Lỗi iPhone 7 không lên màn hình, liệt cảm ứng có thể do nhiều nguyên nhân như hư màn hình, lỗi IC hiển thị (Display IC), lỗi IC cảm ứng (Touch IC), hoặc lỗi đường mạch trên main. Dưới đây là cách kiểm tra và sửa chữa chi tiết.

---

1. Triệu Chứng iPhone 7 Không Lên Màn Hình, Liệt Cảm Ứng

✅ Màn hình đen nhưng máy vẫn có âm thanh, rung.
✅ Màn hình có đèn nền nhưng không hiển thị nội dung.
✅ Máy lên hình nhưng cảm ứng bị liệt, chập chờn hoặc đơ toàn bộ.
✅ Máy bị treo cảm ứng sau khi rơi hoặc sửa chữa trước đó.

---

2. Nguyên Nhân Gây Lỗi iPhone 7 Không Lên Màn Hình & Liệt Cảm Ứng

iPhone 7 không lên màn hình liệt cảm ứng

🔹 Màn hình bị hư hoặc cáp màn hình đứt → Máy vẫn chạy nhưng không hiển thị.
🔹 Lỗi IC hiển thị (U3703 – Display IC) → Gây mất hình ảnh hoặc màn đen.
🔹 Lỗi IC đèn nền (U4020 – Backlight IC) → Màn hình tối đen nhưng vẫn có hình mờ khi soi đèn.
🔹 Lỗi IC cảm ứng (U3700 – Meson, U3701 – Cumulus) → Gây liệt hoặc loạn cảm ứng.
🔹 Lỗi đường mạch trên main do rơi, vào nước hoặc sửa chữa trước đó.

---

3. Cách Kiểm Tra & Sửa Chữa iPhone 7 Không Lên Màn Hình, Liệt Cảm Ứng

🔹 Bước 1: Kiểm Tra Màn Hình & Cáp Màn Hình

✅ Thay thử màn hình mới để loại trừ lỗi do màn hình.
✅ Vệ sinh socket màn hình (J3700) bằng cồn IPA.
✅ Kiểm tra cáp màn hình xem có bị đứt hoặc cong chân không.

---

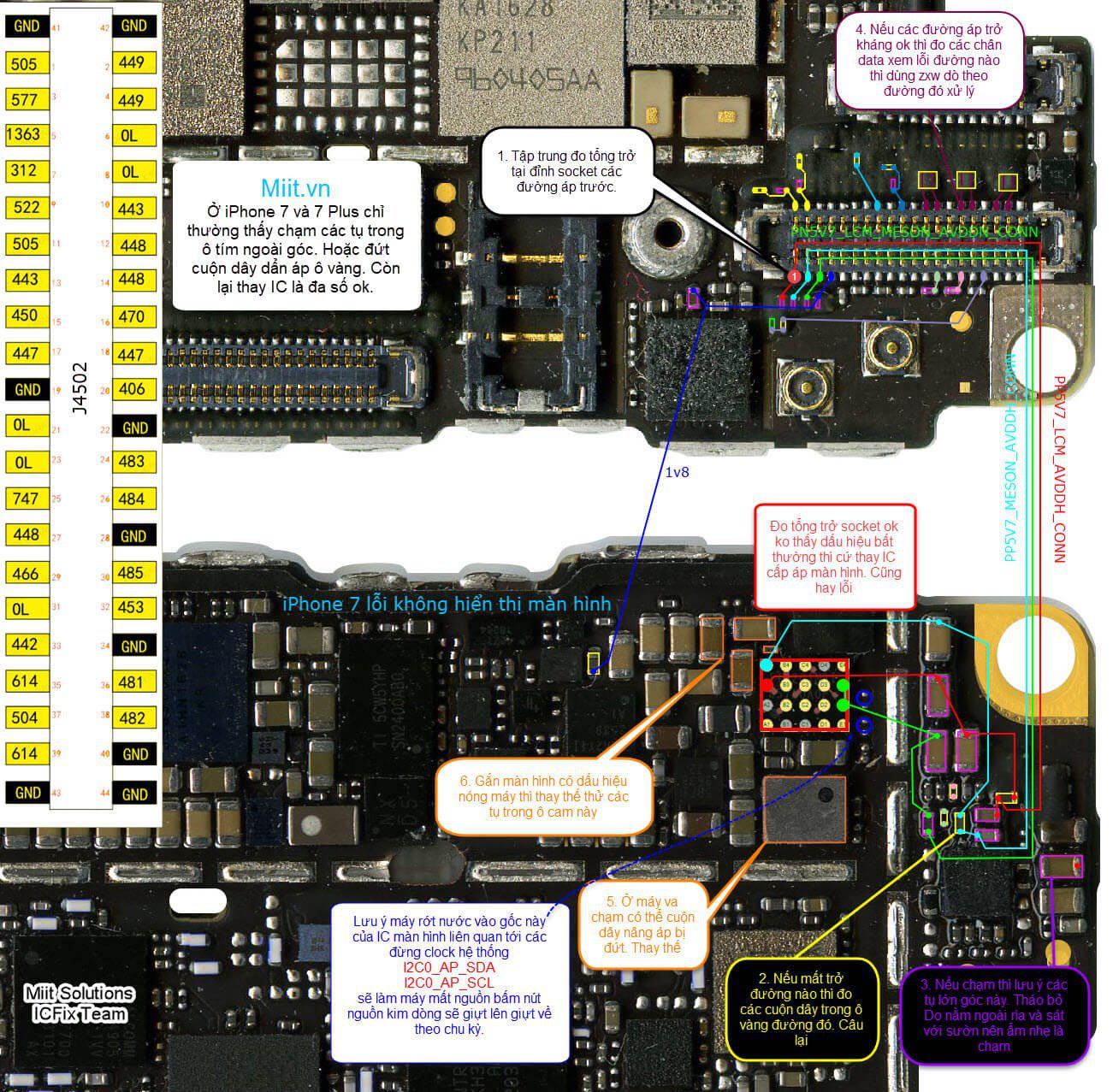

🔹 Bước 2: Kiểm Tra & Sửa Lỗi Không Lên Màn Hình

1️⃣ Kiểm Tra & Thay IC Hiển Thị (U3703 – Display IC)

🔸 IC này điều khiển tín hiệu hình ảnh từ CPU đến màn hình.
🔸 Nếu hỏng, màn hình có thể không hiển thị dù máy vẫn chạy.

✅ Dấu hiệu IC Display lỗi:

• Thay màn hình khác vẫn không lên hình.
• Đo áp PP5V7_LCD_AVDDN & PP5V7_LCD_AVDDH bị mất.

✅ Cách sửa:

• Kiểm tra điện áp PP5V7_LCD_AVDDN/AVDDH.
• Nếu mất áp → Thay IC U3703 mới.

---

2️⃣ Kiểm Tra & Sửa Lỗi Đèn Nền (U4020 – Backlight IC)

iPhone 7 không lên màn hình liệt cảm ứng

🔸 Nếu màn hình tối đen nhưng soi đèn vẫn thấy hình, có thể lỗi đèn nền.

✅ Dấu hiệu IC đèn nền lỗi:

• Điện áp PP_LCM_BL_ANODE bị mất (bình thường ~20V).
• Đứt cầu chì đèn nền (F7700) do chập mạch.

✅ Cách sửa:

• Kiểm tra & thay cầu chì đèn nền (F7700).
• Nếu mất điện áp PP_LCM_BL_ANODE → Thay IC U4020.

---

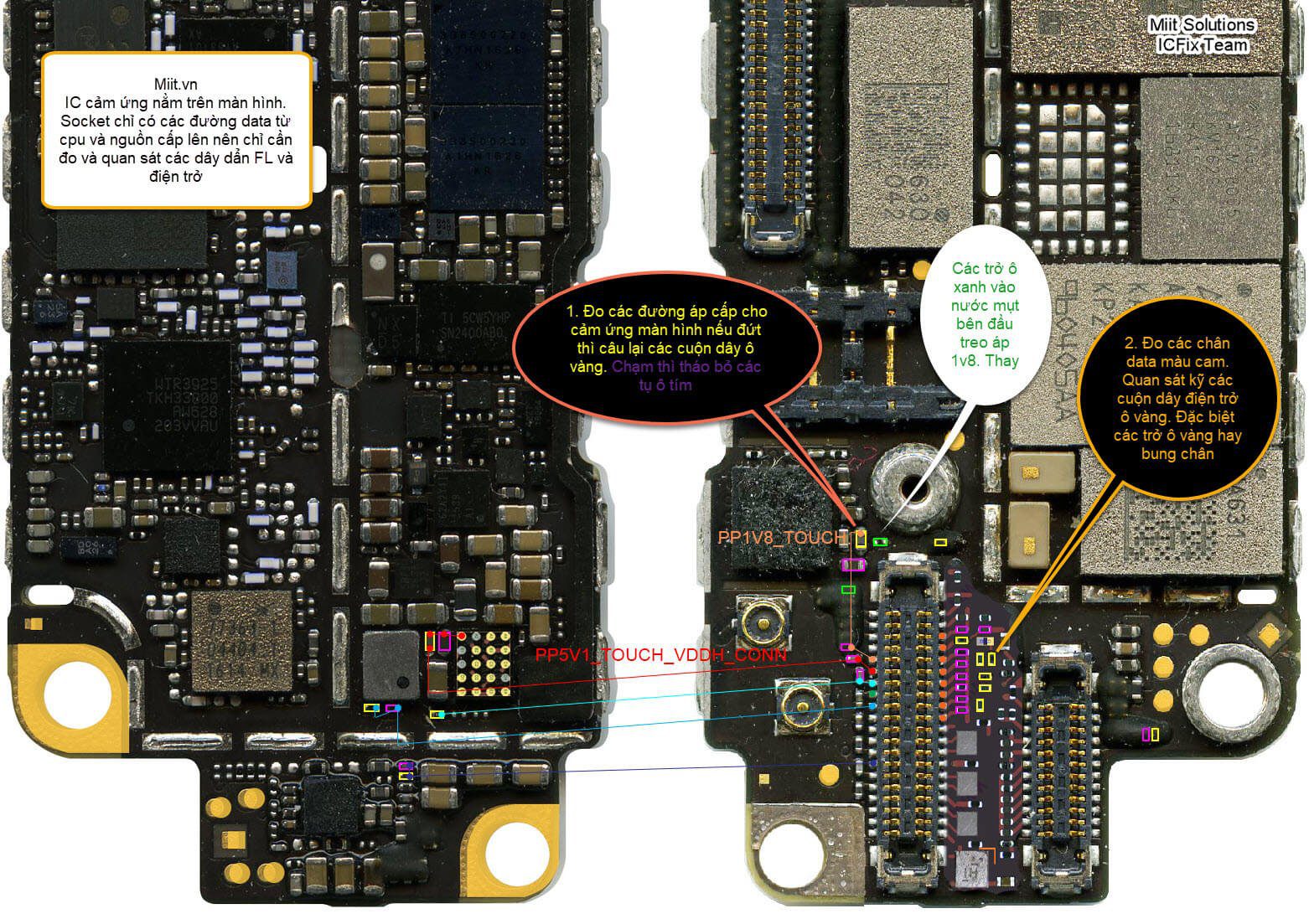

🔹 Bước 3: Kiểm Tra & Sửa Lỗi Liệt Cảm Ứng

1️⃣ Kiểm Tra & Thay IC Cảm Ứng (U3700 – Meson, U3701 – Cumulus)

🔸 Hai IC này điều khiển tín hiệu cảm ứng từ màn hình đến CPU.

✅ Dấu hiệu IC cảm ứng lỗi:

• Màn hình hiển thị nhưng không thể vuốt chạm.
• Máy bị rơi, sửa chữa trước đó hoặc có dấu hiệu hở chân IC.

✅ Cách sửa:

• Kiểm tra điện áp PP1V8_TOUCH & PP5V1_TOUCH.
• Nếu mất áp → Thay IC cảm ứng (U3700 hoặc U3701).
• Nếu IC còn tốt nhưng liệt cảm ứng → Reball (hàn lại chân IC).

---

🔹 Bước 4: Kiểm Tra Đường Mạch Mainboard

✅ Dùng đồng hồ đo chập để kiểm tra đường tín hiệu.
✅ Nếu main bị cong hoặc gãy, có thể phải câu jumper để nối lại mạch.

---

4. Kết Luận

✔ Nếu lỗi do màn hình → Thay màn hình mới.
✔ Nếu lỗi do IC hiển thị (Display IC) → Thay IC U3703.
✔ Nếu lỗi do IC đèn nền → Thay IC U4020 hoặc F7700.
✔ Nếu lỗi do IC cảm ứng → Thay hoặc reball IC U3700/U3701.
✔ Nếu lỗi do đường mạch → Kiểm tra & sửa bằng jumper.

💡 Bạn đã thử thay màn hình chưa? Nếu cần sơ đồ mạch hoặc hướng dẫn chi tiết hơn, mình có thể hỗ trợ thêm! 🚀
