BIỂU HIỆN LỖI.

iPhone X Lỗi Loa Trên Không Nghe khi thực hiện cuộc gọi hoặc khi nghe nhạc cảm giác âm thanh bị nhỏ. Chỉ có chuông dưới phát ra âm thanh, chuông trên không phát hoặc nhỏ và rè.

Ở iPhone 7 trở lên loa trên và loa dưới khi nghe nhạc sẽ đồng thời phát ra hai loa luôn. Nên bạn sẽ nhận biết thêm dấu hiệu lỗi này khi nghe nhạc âm thanh sẽ bị nhỏ đưa sát tai vào loa trên sẽ không thấy phát nhạt, chỉ có loa dưới là phát.

Trường hợp mà khi thực hiện cuộc gọi bạn không nghe nhưng khi mở nhạc lại nghe cả hai loa bình thường. Hoặc loa trên không nghe bật ra loa ngoài vẫn không nghe thì là lỗi khác liên quan tới baseband.

• iPhone X chỉ mất âm thanh khi thực hiện cuộc gọi.

Nguyên lý hoạt động của loa iPhone X khá giống với iPhone 7 nên bạn chưa hiểu hãy quay lại bài này của iPhone 7 để hiểu rỏ hơn trước khi làm.

QUY TRÌNH PHÂN TÍCH VÀ SỬA CHỮA.

1. Bật volume lên xuống để tăng volume lên hết cở tránh tình trạng volume bằng 0 mà lại sửa main. Volume tăng giảm mà không chỉnh được chỉ hiện thanh trạng thái và đơ đơ ra thì lỗi nặng hơn lỗi này.
2. Test cụm dây loa khác để loại trừ đứt dây ( iPhone X rất hay bị ), hư loa. Loa trên sẽ kết nối với máy qua dây loa trên. Lưu ý ở iPhone X trên dây loa có cảm biến tiệm cận và truetones là hai thứ không thay được nếu không sẽ mất Face ID và Truetones.

• Lỗi dây thì phải gặp Cảm biến qua dây loa khác nếu muốn Full các tính năng.

Khi đã loại trừ nguyên nhân do dây loa thì bắt đầu đo và sửa chữa trên main. Dựa theo các tài liệu dưới đây.

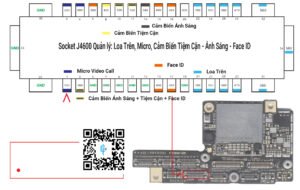

Bảng Tổng Trở Socket J4600 Sửa iPhone X Lỗi Loa Trên Không Nghe

Tập trung vào các chân màu Xanh. Có 11 chân là các chân loa của iPhone X.

Đo tổng trở và so sánh với main mẩu hoặc so sánh với thông số trên hình. Chân nào sai lệch nhiều quá thì dò theo nó và làm.

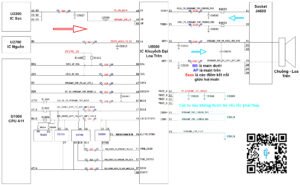

Sơ Đồ Sửa iPhone X Lỗi Loa Trên Không Nghe

iPhone X trở lên bắt đầu sử dụng kiểu Main 2 lớp. Có nghĩa là hai mảnh manh ghép vào nhau nên thường các lỗi sẽ phát sinh ở các điểm tiếp nối đó nếu máy va đập.

U5000 là IC khuyếch đại chuông trên của iPhone X xài chung với iPhone 8/8Plus/X bạn có thể tìm mua nó bằng các từ khóa với mã IC 338s00295. IC chuông trên và IC chuông dưới sử dụng chung với nhau.

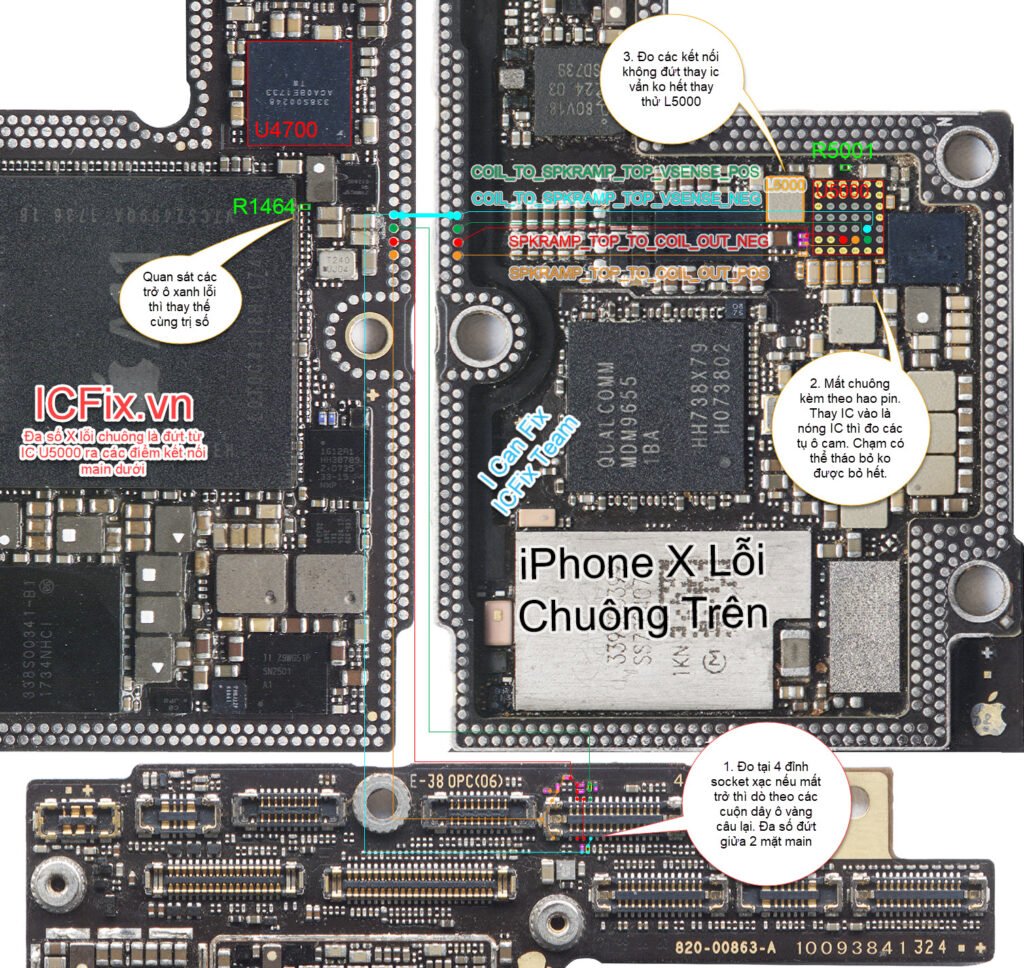

Sửa iPhone X Lỗi Loa Trên, Loa Nghe Gọi

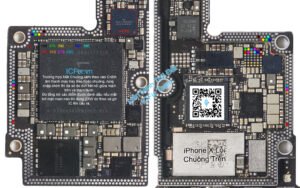

Đo tổng trở chính xác của các điểm màu được đánh dấu ở main trên Nếu lỗi thì nhấn vào xem nó đi vào audio code hay ic nguồn hoặc cpu. Main dưới thì của đè ic âm thanh ra thay loại trừ vì dể.

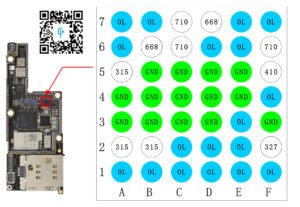

Bảng trở đo dưới main khi tháo IC ra bạn thấy rất nhiều chân 0L vì đó là chân từ main trên qua nên khi chưa ghép main vào thì đo không có trị số. Những chân có trị số đa phần là thông số của các chân chung IC chuông dưới.

iPhone X Lỗi Loa Trên Kèm Nóng máy Khi Đóng IC Vào

iPhone X vừa cấp nguồn vào là kim dòng vút lên. Xác định nóng IC chuông. Tháo ra là hết nhưng đóng vào là chạm, đã thay nhiều IC nhưng vẫn vậy.

• Cách xác định chạm là tháo IC chuông ra. Đo từng chân trên main ngoài các chân mass (GND) ra thì chân nào trở thấp về gần 0L thì dò theo đường đó và xử lý.

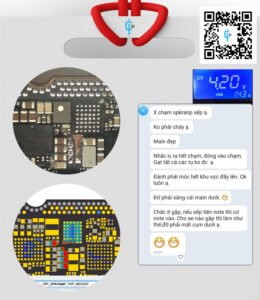

Hình bên dưới là iPhone X main Intel chạm đường Spkramp boost đã tháo IC đo đường bị chạm. Tháo hết tụ trên đường ra đo vẫn chạm —> xác định lỗi do chạm mạch trên main. Tiến hành cạo sâu xuống main để cách ly các đường bị chạm.
