⚡ SỬA IPHONE 7 PLUS CHẠM VDD_BOOST – LỖI NGUỒN BOOST KHÔNG LÊN, CHẠM NGẮN, MẤT ĐÈN

VDD_BOOST (hoặc PP_BATT_VCC_BOOST) là đường nguồn cấp cho mạch đèn nền (backlight) của iPhone. Khi bị chạm VDD_BOOST, máy thường không có đèn màn hình, nóng bất thường, chết nguồn hoặc cắm nguồn là ngắn mạch ngay.

🔍 1. TRIỆU CHỨNG iPHONE 7 PLUS CHẠM VDD_BOOST

Triệu chứng thường gặp	Mô tả
🔇 Màn hình tối đen nhưng máy vẫn hoạt động (có tiếng, rung)
❌ Không lên nguồn do chạm nặng ở đường Boost
🔥 Gắn pin / cắm sạc là nóng nhanh khu vực IC đèn
🧯 Ampe kế báo dòng cao bất thường, không dao động
🔦 Màn hình chỉ sáng khi dùng đèn pin rọi vào (lỗi đèn nền)

⚠️ 2. NGUYÊN NHÂN GÂY CHẠM VDD_BOOST

Nguyên nhân	Chi tiết
💧 Vào nước / oxy hóa	Chập tụ lọc trên đường VDD_BOOST
⚙️ Lỗi tụ SMD lọc nguồn Boost	Thường tụ nhỏ gần IC đèn bị chạm
🔧 Lỗi IC Backlight (U3700)	IC Boost bị chạm nội, gây ngắn mạch
🔌 Sửa chữa sai	Gắn nhầm tụ, chân chạm mass, hoặc rơi thiếc sau thay IC
🔥 Rơi rớt mạnh	Gây nứt tụ hoặc đứt đường nguồn đèn

🛠️ 3. HƯỚNG DẪN SỬA iPHONE 7 PLUS CHẠM VDD_BOOST

🎯 Yêu cầu: Đồng hồ đo, nguồn DC power, camera nhiệt hoặc cồn bốc hơi, kính hiển vi, máy khò nhiệt

✅ BƯỚC 1: ĐO TRỞ & XÁC ĐỊNH ĐƯỜNG NGUỒN

Đặt thang đo Ohm → đo tụ lớn gần IC đèn (U3700)
Nếu trở kháng gần 0Ω → đường VDD_BOOST bị chạm

✅ BƯỚC 2: CẤP NGUỒN – KIỂM TRA KHU VỰC NÓNG

Dùng nguồn ngoài cấp 4.2V – 1A → dò dòng
Quan sát:
- Nếu dòng lên cao ngay (1–2A) → chạm nặng
- Dùng cồn hoặc camera nhiệt → tìm điểm nóng (tụ / IC)

✅ BƯỚC 3: XỬ LÝ LINH KIỆN GÂY CHẠM

Linh kiện khả nghi	Hành động
🔲 Tụ lọc quanh IC đèn	Gỡ từng tụ → đo trở lại mỗi lần gỡ
⚙️ IC Boost U3700 (IC đèn nền)	Nếu đã gỡ tụ vẫn chạm → gỡ IC ra thử
🔗 Cuộn cảm L3700	Đứt hoặc chạm → thay mới

🔍 Gợi ý: Hầu hết lỗi chạm VDD_BOOST là tụ lọc chạm chứ không phải IC

✅ BƯỚC 4: KIỂM TRA LẠI VÀ TEST NGUỒN

Sau khi loại bỏ linh kiện lỗi → đo lại trở kháng > 150Ω
Gắn pin hoặc cấp dòng lại → nếu dòng dao động bình thường → máy OK
Test màn hình có đèn, không nhấp nháy

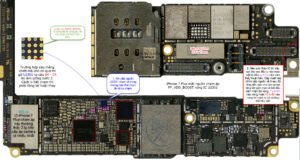

🔧 LINH KIỆN LIÊN QUAN TRÊN MAIN IPHONE 7 PLUS

Tên linh kiện	Mã linh kiện	Vị trí
IC đèn	U3700	Gần socket màn hình
Tụ lọc	C3701, C3702, C3703…	Quanh U3700
Cuộn cảm	L3700	Gần U3700 – hình vuông đen
Diode bảo vệ	D3701	Bảo vệ đường Boost

🧠 LƯU Ý KỸ THUẬT

Không cấp dòng quá 2A quá lâu nếu chưa tìm ra linh kiện chạm – dễ cháy main
Khi thay IC U3700 cần vệ sinh pad sạch sẽ & đóng cẩn thận, tránh lệch chân
Sau sửa nên test bằng thay màn hình chuẩn, tránh lỗi do màn hình kém

✅ KẾT LUẬN

Chạm VDD_BOOST iPhone 7 Plus thường do tụ lọc nguồn đèn nền chạm hoặc IC đèn lỗi. Với kỹ năng tốt, việc sửa lỗi này có thể hoàn tất trong 30–60 phút.
