PP_SOC_S1 trên iPhone 12 Pro Max là gì?

PP_SOC_S1 là một rail nguồn con (sub-rail) thuộc nhóm nguồn SOC (System on Chip), được tạo bởi PMIC để cấp cho vùng logic nội bộ của CPU A14 trong giai đoạn khởi động S1 → S2.

Đây là nguồn mức trung gian (Intermediate Power Rail), không phải nguồn chính như PP_CPU hoặc PP_GPU, nhưng cực kỳ quan trọng trong quá trình CPU “thức dậy”.

Ý nghĩa từng phần của tên gọi

• PP → Power Plane (đường nguồn)
• SOC → cấp cho System On Chip (A14)
• S1 → Power State 1, tức là nguồn thuộc giai đoạn khởi tạo cấp 1:✔ Xuất hiện sau khi S5 → S4 ổn định
  ✔ Trước khi CPU vào S2/S3 để chạy xung
  ✔ Là một trong các rail bắt buộc để CPU bắt đầu thực thi mã boot

PP_SOC_S1 dùng làm gì?

• Cung cấp năng lượng cho vùng logic phụ trợ của CPU (digital sub-blocks).
• Khởi tạo các mạch trong SoC như:
  • Cache controller
  • Internal buses
  • Memory fabric
  • Một phần điều khiển PMGR

Nói cách khác:

PP_SOC_S1 là nguồn kích hoạt cho CPU A14, giúp SoC “thức dậy” để sang level boot tiếp theo.

Điện áp PP_SOC_S1 (thường gặp)

Tùy model (12 / 12 Pro / 12 Pro Max), thường nằm quanh:

Điện áp thấp vì đây là vùng digital high-speed của CPU.

Lỗi liên quan đến PP_SOC_S1

Nếu PP_SOC_S1 lỗi / chạm / tụ hỏng:

Hiện tượng trên dòng kệp nguồn:

Thực tế sửa chữa:

• 90% lỗi PP_SOC_S1 → do tụ lọc quanh CPU A14 bị hở/chạm
• 10% → do PMIC tạo rail sai → lỗi PMIC hoặc đứt đường CSC

Điểm đo PP_SOC_S1 trên board 12 Pro Max

PP_SOC_S1 ra từ:

• PMIC (Tristar/PMU – chip nguồn lớn)
• Đi qua cuộn cảm L130x (tùy rail)
• Tụ lọc quanh CPU A14 (cluster tụ nhỏ màu đen/xám)

Bạn có thể đo tại:

• Đầu cuộn cảm gần CPU (khu south-west của A14)
• Các tụ có ký hiệu C13xx / C14xx quanh CPU

PP_SOC trên iPhone 12 Pro Max là gì?

PP_SOC (Power Plane – System On Chip) là đường nguồn cấp cho SoC – phần xử lý trung tâm của máy.

Trên iPhone 12 Pro Max, SoC là A14 Bionic, và PP_SOC là một trong các rail quan trọng nhất trong giai đoạn khởi tạo CPU.

PP_SOC thuộc nhóm nguồn nào?

PP_SOC là một S3 rail (Main Power Rail), tức là:

• Chỉ xuất hiện sau khi PMIC đã khởi tạo S5 và S4 thành công
• Nguồn chỉ bật khi máy thật sự vào giai đoạn boot CPU

👉 Vì vậy PP_SOC KHÔNG có khi chỉ gắn pin hoặc máy chưa boot sâu.

PP_SOC gồm những gì?

iPhone 12 Pro Max có nhiều nhánh của PP_SOC, ví dụ:

• PP_SOC_S0 / PP0V9_SOC → 0.9V
• PP1V1_SOC → 1.1V
• PP_CPU / PP_GPU là rail riêng, không chung PP_SOC nhưng hoạt động cùng giai đoạn.

Nói đơn giản:

PP_SOC là nguồn nuôi phần digital logic của CPU (SoC), trước khi CPU lên xung.

Điện áp PP_SOC

Tùy theo từng nhánh sẽ có điện áp khác nhau:

PP_SOC hư sẽ gây lỗi gì?

PP_SOC mà chạm / tụ lỗi / coil chạm sẽ dẫn đến:

Rất nhiều máy đứng 0.5A là lỗi PP_SOC hoặc PP_CPU.

Điểm đo PP_SOC trên board 12 Pro Max

Thường đo ở:

• Cuộn cảm SOC coil gần CPU
• L1300 – L1301 (tùy rail)
• Hoặc tụ lọc xung quanh CPU (vùng phía dưới – bên phải chip A14).

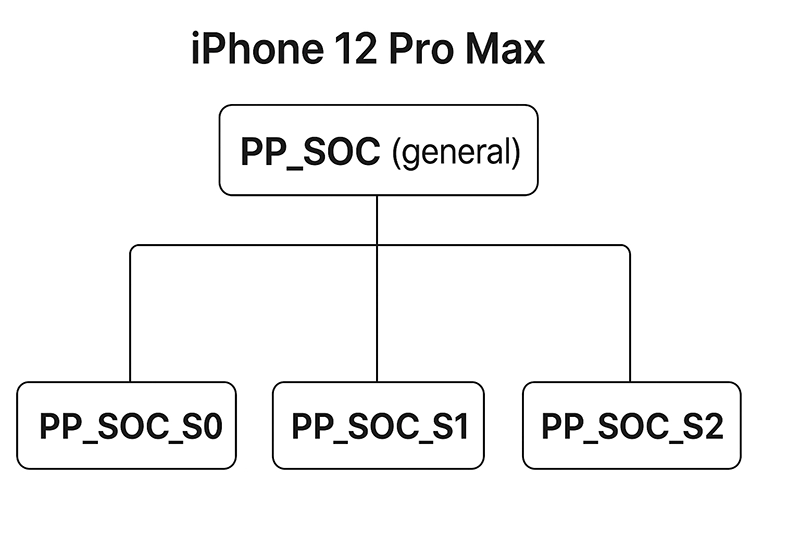

PP_SOC trên iPhone 12 Pro Max có bao nhiêu loại?

Trên iPhone 12 Pro Max, nhóm nguồn PP_SOC không phải chỉ có 1 đường, mà được chia thành nhiều nhánh khác nhau, tương ứng với các state power (trạng thái nguồn) của A14 Bionic.

Các loại PP_SOC chính:

Kết luận ngắn gọn

👉 PP_SOC trên iPhone 12 Pro Max có 3 nhánh chính:

**🔹 PP_SOC_S0

🔹 PP_SOC_S1
🔹 PP_SOC_S2**

Ngoài ra còn có các nhánh phụ (CPU, GPU, AVDD…), nhưng 3 nhánh trên là quan trọng nhất trong sửa chữa.
