IPhone 12 pro max kẹp nguồn treo dòng 0.3 A

Đây là tình huống khá phổ biến khi sửa iPhone 12 Pro Max bị treo dòng 0.3A (300mA) lúc cấp nguồn, không khởi động được. Mình sẽ phân tích chi tiết theo hướng kỹ thuật sửa main:

1. Triệu chứng

• Khi kẹp nguồn (đồng hồ dòng), máy ăn dòng khoảng 0.28–0.32A rồi đứng yên (không nhảy dao động như khởi động bình thường).
• Không hiển thị, không rung, không lên táo.
• Khi đo thì PP_BATT_VCC ~3.8V bình thường, nhưng một rail quan trọng bị chạm nhẹ hoặc không kích hoạt được.
• Lưu ý: Điện 1 chiều chỉ cần 1 trong các nhánh áp khởi động cùng hệ thống chỉ cần chạm áp nhẹ thôi, Iphone cũng không khởi động được.

2. Phân tích nguyên nhân khả dĩ

Trên iPhone 12 Pro Max, giai đoạn dòng 0.3A thường tương ứng với lúc AOP (Always-On Processor) và PMU khởi tạo đường cấp nguồn chính, đặc biệt là đường PP_VDD_MAIN, PP3V0_AOP, PP1V8_AOP, PP1V1_S2, v.v.

Nếu bị chạm hoặc rò một trong các rail sau → máy sẽ treo ở dòng 0.3A:

3. Hướng kiểm tra

1. Ngắt Face ID / AOP Flex (mắt TrueDepth) → cấp nguồn lại.
   • Nếu dòng tụt về 0.08–0.1A hoặc boot được, lỗi nằm ở AOP hoặc đường I2C1_AOP_SCL/SDA.
2. Đo áp PP1V8_AOP và PP3V0_AOP:
   • Nếu mất áp hoặc kéo thấp → chạm hoặc IC AOP hư.
3. Kiểm tra nhiệt bằng camera nhiệt / cảm biến hồng ngoại:
   • Nếu nóng ở khu vực AOP (cạnh cụm cảm biến trước) → xác định lỗi khu AOP.
   • Nếu nóng ở PMU / CPU → có thể lỗi nguồn chính.

4. Kết luận khả năng cao

Với dòng 0.3A đứng yên ngay sau khi kích nguồn, rất thường gặp là chạm hoặc lỗi trên đường AOP (PP1V8_AOP hoặc PP3V0_AOP).
→ Nên ngắt Face ID flex, đo lại dòng, rồi mới tiếp tục kiểm tra khu AOP – I2C – PP_VDD_BOOST.

Tuyệt — dưới đây là sơ đồ khối trực quan dạng chữ + hướng dẫn đo / kiểm tra chi tiết (dễ theo dõi khi bạn cầm board và đồng hồ/nguồn lab). Mình sẽ:

• vẽ sơ đồ khối đơn giản chỉ chuỗi nguồn khởi động,
• đánh dấu giai đoạn thường dừng ở ~0.3A,
• liệt kê các rail & điểm đo thực tế để bạn kiểm tra,
• cung cấp quy trình chẩn đoán từng bước (với mẹo “ngắt flex Face ID” để cô lập lỗi).

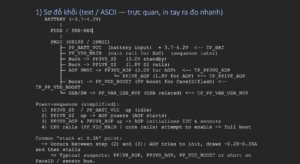

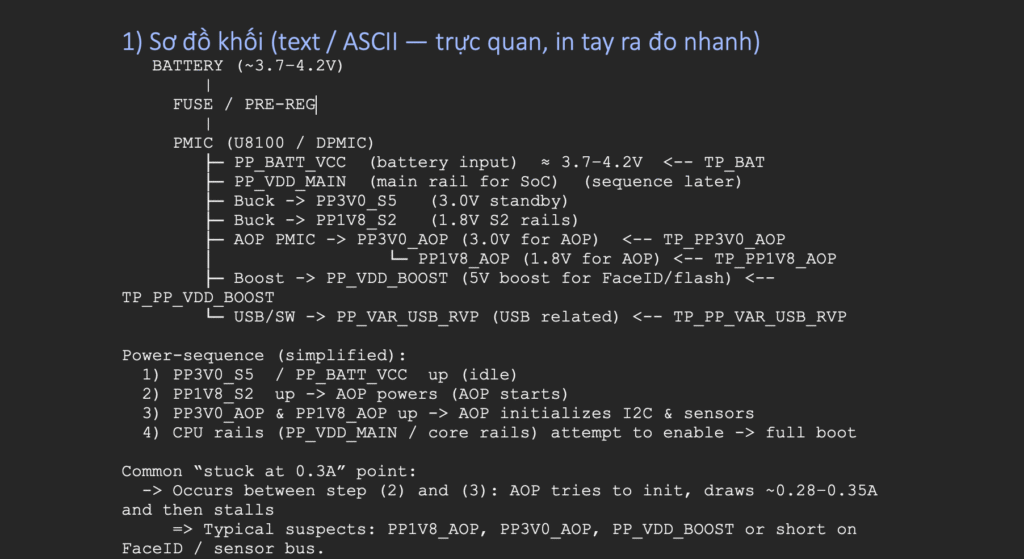

1) Sơ đồ khối (text / ASCII — trực quan, in tay ra đo nhanh)

2) Các rail & điểm đo thực tế (TP = test point bạn dò bằng đồng hồ)

3) Quy trình chẩn đoán từng bước (có thứ tự, nên làm lần lượt)

Chuẩn bị: đồng hồ vạn năng, nguồn lab/bench supply (set 4.0V, limit 0.5A), kẹp dòng hoặc ammeter, tua vít, ESD protection.

Bước 0 — Đọc triệu chứng

• Máy kẹp dòng khoảng 28–0.32 A rồi dừng → không lên logo, không rung.

Bước 1 — Quan sát nhanh

• Cắm nguồn lab (limit 0.5A). Ghi dòng khởi động.
• Dùng tay/infra cam dò nhiệt: khu vực nào nóng nhanh? (AOP khu camera trước; PMIC giữa board).

Bước 2 — Ngắt cụm Face ID / Front Camera Flex

• Rút cáp Flex Face ID / TrueDepth (nếu có thể an toàn).
  • Kết quả A: Dòng giảm rất nhiều (< 0.1A) và máy khởi động → lỗi nằm ở AOP / cụm TrueDepth / PP_VDD_BOOST / short FaceID.
  • Kết quả B: Vẫn ~0.3A treo → lỗi nằm ở PMIC / CPU rails hoặc short ở đường khác.

Bước 3 — Đo điện áp rail AOP

• Đo TP_PP1V8_AOP và TP_PP3V0_AOP khi cấp nguồn:
  • Nếu không lên (0V) → PMIC không kích rail → kiểm tra EN pin/reg-enable, hoặc PMIC lỗi.
  • Nếu lên nhưng sụt xuống khi AOP init → có tải chạm kéo sụt → nghi AOP hoặc sensor chạm.

Bước 4 — Kiểm tra trở kháng SDA/SCL (I2C bus)

• Đo resistance giữa I2C1_AOP_SCL / SDA và GND. Nếu rất thấp (< 100Ω) → chạm short bus → sẽ kéo dòng.
• Nếu phát hiện short, ngắt các connector sensor từng cái để tìm module bị chạm.

Bước 5 — Ngắt linh kiện phụ nghi ngờ (Flash / Boost)

• Tạm tháo/điện tử ngắt PP_VDD_BOOST load (nếu an toàn) hoặc ngắt path tới flash/LED driver. Nếu dòng giảm → lỗi ở mạch boost / flash.

Bước 6 — Thử inject rail AOP độc lập (kỹ thuật viên)

• Với nguồn lab: có thể inject PP1V8_AOP / PP3V0_AOP từ nguồn phụ với giới hạn dòng thấp để kích AOP, quan sát phản ứng (chỉ kỹ thuật viên có kinh nghiệm mới làm).

Bước 7 — Kiểm tra PMIC / con cháy (U8100)

• Nếu mọi thứ phía ngoài OK mà rail AOP vẫn không ổn → PMIC bị lỗi hoặc dòng đầu ra bị chạm nội bộ. Cần thay hoặc reball PMIC tại nơi chuyên sửa main.

4) Mẫu checklist đo (copy paste để dùng)

1. Kẹp nguồn: set 4.0 V / curr limit 0.5 A → đọc dòng khởi động.
2. Đo TP_BAT: 3.7–4.2 V? (Yes/No)
3. Đo TP_PP3V0_S5: ~3.0V?
4. Đo TP_PP1V8_S2: ~1.8V?
5. Đo TP_PP3V0_AOP: ___ V
6. Đo TP_PP1V8_AOP: ___ V
7. Rút Face ID flex → dòng thay đổi? (có/không) → nếu có, note giảm bao nhiêu.
8. Đo trở kháng SCL/SDA → ohm = ___Ω
9. Nếu thấy short, ngắt từng module: front cam, flood/IR, proximity, ALS.
10. Ghi region nóng → tên IC nóng: ___

5) Những dấu hiệu “chẩn đoán nhanh” (kết luận mau)

• Dòng giảm rõ khi rút Face ID flex → lỗi khu AOP / TrueDepth / PP_VDD_BOOST / flash.
• Dòng vẫn ~0.3A khi rút Face ID → lỗi PMIC, đường S2, hoặc CPU rail.
• PP1V8_AOP không lên → PMIC không enable kênh AOP, hoặc EN pin bị low.
• I2C short (SDA/SCL very low ohm) → sensor gây chạm, phải ngắt module để xác định.

6) Lưu ý an toàn & khuyến cáo

• Luôn dùng nguồn có giới hạn dòng (≤0.5 A lúc đầu) để tránh gây cháy cell hay IC.
• Nếu không quen tháo flex camera/Face ID, nhờ kỹ thuật viên chuyên nghiệp — tháo không đúng dễ làm hỏng Face ID vĩnh viễn.
• Ghi chép kỹ: mỗi thay đổi (rút cable, ngắt fuse) — ghi dòng trước & sau để so sánh.
