IPHONE 12 PRO MAX PANIC FULL Prs0

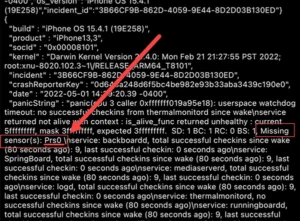

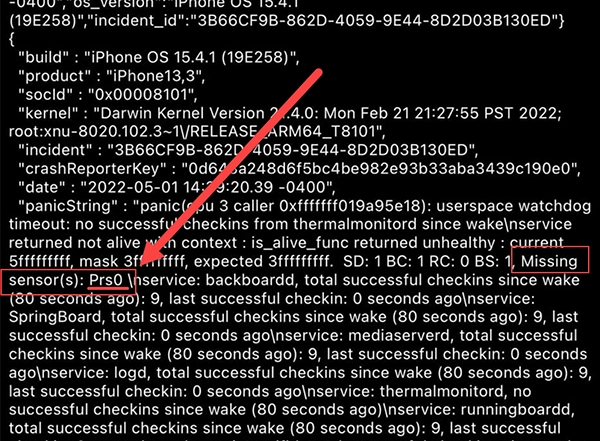

I.PANIC BÁO Prs0: ý nghĩa là gì.
- Thường face ID không hoạt động, mặc dù 4 đèn hồng ngoại vẫn không lỗi, hoạt động bình thương. Đo đạc kiểm tra nguồn phụ cấp cho face id không có vấn đề
- Cáp loa trên đã sàn sang dây mới , nhưng vẫn không được, máy vẫn reset liên tục.
- Ký hiệu I2C1_AOP_SCL
trên sơ đồ iPhone 12 Pro Max là một phần trong đường giao tiếp I²C (Inter-Integrated Circuit) giữa các IC điều khiển phụ (AOP) và các linh kiện cảm biến khác.
Dưới đây là giải thích chi tiết theo kỹ thuật Apple
- Giải thích từng thành phần trong tên:
| Thành phần | Viết tắt của | Ý nghĩa |
| I2C1 | Inter-Integrated Circuit Bus số 1 | Là đường bus I²C số 1 trong hệ thống — Apple dùng nhiều bus I²C (I2C0, I2C1, I2C2…) để kết nối nhiều IC khác nhau. |
| AOP | Always-On Processor | Là bộ xử lý luôn hoạt động (AOP chip), đảm nhiệm các chức năng nền như cảm biến, nguồn, đo ánh sáng, xoay màn hình… |
| SCL | Serial Clock Line | Là đường xung nhịp (Clock) của giao tiếp I²C — truyền tín hiệu nhịp để đồng bộ hóa dữ liệu giữa Master và Slave. |
- Cấu trúc và vai trò
- I2C1_AOP_SCL đi kèm với I2C1_AOP_SDA (Serial Data Line) tạo thành một cặp tín hiệu I²C.
- AOP đóng vai trò Master trên bus này, gửi tín hiệu SCL (nhịp) và nhận/gửi dữ liệu qua SDA đến các IC cảm biến (Slave).
- Đường mạch I²C1_AOP thường kết nối với:
Trên iPhone 12 Pro Max, I2C1_AOP thường điều khiển hoặc trao đổi dữ liệu với:
- Cảm biến tiệm cận (Proximity Sensor)
- Cảm biến ánh sáng (ALS)
- Cảm biến TrueDepth / Face ID
- IC quản lý nguồn phụ (Secondary PMIC)
- Khi lỗi đường I2C1_AOP_SCL
Nếu I2C1_AOP_SCL bị lỗi (mất tín hiệu, ngắn mạch hoặc đứt đường), các triệu chứng thường là:
- Face ID không hoạt động
- Cảm biến ánh sáng / tiệm cận lỗi
- Không tự tắt màn hình khi nghe điện thoại
- Báo lỗi trong log: “missing sensor” hoặc “I2C1 bus error”
- Tóm tắt nhanh
| Tên tín hiệu | Vai trò | Liên quan đến | Khi lỗi sẽ gây ra |
| I2C1_AOP_SCL | Xung nhịp I²C (Clock line) | AOP ↔ Cảm biến (ALS, Prox, Face ID) | Face ID, cảm biến tiệm cận, auto brightness bị lỗi |

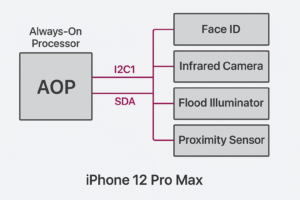

Trên iPhone 12 Pro Max, I2C1_AOP_SDA là tên đường tín hiệu dữ liệu trong giao tiếp I²C (Inter-Integrated Circuit) giữa AOP (Always-On Processor) và các cảm biến của cụm Face ID/TrueDepth.
Giải thích chi tiết:
- I2C: là giao thức truyền thông nối tiếp hai dây, gồm:
- SCL (Serial Clock Line): đường xung nhịp.
- SDA (Serial Data Line): đường dữ liệu.
- AOP (Always-On Processor): là bộ xử lý phụ luôn hoạt động (thuộc chip A14 Bionic), quản lý các cảm biến như Face ID, cảm biến tiệm cận (proximity), ambient light sensor, dot projector, v.v.
- I2C1_AOP_SDA: là đường dữ liệu (Data Line) của kênh I2C số 1 do AOP điều khiển, dùng để truyền dữ liệu hai chiều giữa AOP và các cảm biến trong cụm TrueDepth Camera ở mặt trước.
Nói đơn giản:
I2C1_AOP_SDA là “đường dữ liệu” giúp AOP trao đổi thông tin với các cảm biến Face ID.
Nếu đường này bị đứt, chạm, hoặc mất kết nối → iPhone có thể báo lỗi “missing sensor”, Face ID không hoạt động, hoặc lỗi proximity sensor.
