Card đồ họa (GPU) là một trong những linh kiện tiêu tốn nhiều điện năng nhất trong hệ thống máy tính, đòi hỏi một mạch cấp nguồn hiệu suất cao để đảm bảo hoạt động ổn định. Trong hệ thống này, các thành phần quan trọng bao gồm PWM Controller, MOSFET, và DrMOS đóng vai trò điều khiển và chuyển đổi điện áp một cách hiệu quả. Hãy cùng Tin Học Bảo An tìm hiểu về Vai trò của IC DrMOS, MOSFET và PWM Controller trong hệ thống cấp nguồn GPU nhé.

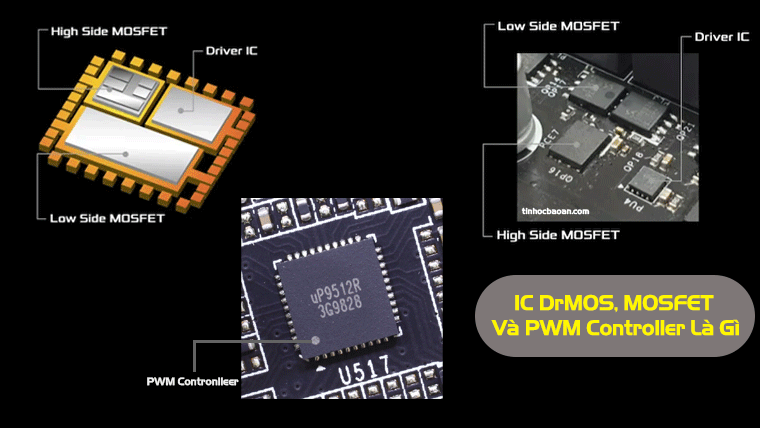

Vài Trò Của IC DrMOS, MOSFET Và PWM Controller

PWM Controller – Bộ điều khiển quan trọng trong VRM

PWM Controller Là Gì?

Pulse Width Modulation (PWM) Controller là IC chịu trách nhiệm điều khiển tần số xung và độ rộng xung của tín hiệu cấp cho MOSFET hoặc DrMOS. Đây là thành phần cốt lõi của mạch VRM (Voltage Regulator Module), giúp duy trì điện áp đầu ra ổn định cho GPU.

Chức Năng của PWM Controller

• Điều chỉnh điện áp: Dựa trên tín hiệu phản hồi, PWM Controller điều chỉnh độ rộng xung để thay đổi mức điện áp cấp cho GPU.
• Tăng hiệu suất chuyển đổi: Điều chỉnh tần số hoạt động để tối ưu hiệu suất.
• Bảo vệ mạch: Một số PWM Controller có tính năng bảo vệ quá dòng (OCP), quá áp (OVP), quá nhiệt (OTP)…

Một Số PWM Controller Phổ Biến

• MP2886A (Monolithic Power Systems) – Thường dùng trên card RTX 30 series.
• NCP81610 (ON Semiconductor) – Được tìm thấy trên nhiều mẫu GPU tầm trung và cao cấp.
• UP9512R (uPI Semiconductor) – Phổ biến trên nhiều card NVIDIA và AMD.

MOSFET – Thành Phần Cốt Lõi Trong VRAM Truyền Thống

MOSFET Là Gì?

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) là linh kiện bán dẫn được sử dụng để chuyển mạch dòng điện trong mạch VRM. Trong Card VGA, MOSFET có nhiệm vụ điều khiển dòng điện từ nguồn 12V xuống các mức điện áp thấp hơn như 1V, 1.8V, 0.8V cần thiết cho GPU và VRAM.

Các loại MOSFET trong VRM

• High-Side MOSFET (HGate): Kiểm soát dòng điện từ nguồn chính (12V) vào cuộn cảm.
• Low-Side MOSFET (LGate): Đóng vai trò xả dòng điện từ cuộn cảm xuống đất (GND), giúp ổn định điện áp.

DrMOS – Giải pháp tối ưu thay thế MOSFET rời rạc

DrMOS Là Gì?

DrMOS (Driver MOSFET) cũng là Mosfet nhưng nó là IC tích hợp cả High-Side MOSFET, Low-Side MOSFET và Driver trong cùng một package. Điều này giúp giảm tổn hao điện năng, tăng hiệu suất và giảm nhiệt độ của VRM.

Một Số DrMOS Phổ Biến GPU NVIDIA & AMD

Ở các dòng VGA hiện đại sử dụng VRAM GDDR6 ở thời điểm hiện tại hầu như đã chuyển qua sử dụng DrMOS. Một vài DrMOS phổ biến như

• AL00, BLN0,… (Alpha & Omega Semiconductor)
• SIC632, SIC638,… (Vishay Intertechnology)

So Sánh Nhanh MOSFET Với DrMOS

Nếu bạn đang sửa card đồ họa hoặc bo mạch chủ, nếu gặp MOSFET hỏng, có thể chỉ cần thay riêng từng con. Nhưng nếu DrMOS hỏng, thường phải thay nguyên IC.

Sự kết hợp giữa PWM Controller, MOSFET hoặc DrMOS đóng vai trò quan trọng trong việc đảm bảo GPU hoạt động ổn định, hiệu suất cao và nhiệt độ hợp lý. Trong khi MOSFET truyền thống vẫn được sử dụng trên một số dòng GPU cũ hoặc giá rẻ, thì DrMOS đang dần trở thành tiêu chuẩn trên các GPU cao cấp nhờ hiệu suất và độ tin cậy vượt trội. Hiểu rõ về những linh kiện này sẽ giúp bạn dễ dàng kiểm tra, sửa chữa và tối ưu hóa hệ thống cấp nguồn của GPU khi gặp sự cố.
